Transformateur flyback pour téléviseur : Guide complet des solutions d’alimentation haute tension

Le transformateur survolant pour téléviseur excelle dans sa fonction principale, à savoir générer les niveaux de haute tension précis requis pour un fonctionnement optimal du tube cathodique, ce qui influe directement sur la qualité de l’expérience visuelle. Ce composant sophistiqué produit des tensions dépassant 20 000 volts avec une stabilité remarquable, garantissant que le faisceau d’électrons dispose de l’énergie suffisante pour illuminer entièrement le revêtement phosphorescent de l’écran. L’importance de cette capacité de génération de haute tension ne saurait être surestimée : une tension insuffisante entraîne des images ternes, un mauvais focus et une luminosité insuffisante de l’image, ce qui frustre les téléspectateurs. Le transformateur survolant pour téléviseur réalise cette multiplication de tension grâce à des rapports de bobinage et à une conception du noyau soigneusement étudiés, transformant ainsi l’alimentation électrique domestique standard en tensions spécialisées exigées par les écrans de télévision. Au fil de décennies, les ingénieurs ont perfectionné la conception du transformateur survolant pour téléviseur, optimisant le circuit magnétique afin de minimiser les pertes d’énergie tout en maximisant l’efficacité de la sortie en tension. Le noyau du transformateur utilise des matériaux ferrites à forte perméabilité qui concentrent le flux magnétique, permettant des dimensions physiques compactes malgré le rapport de transformation de tension élevé requis. Ce couplage magnétique efficace garantit des pertes d’énergie minimales, convertissant directement la puissance électrique d’entrée en une tension élevée utile, plutôt que de la dissiper sous forme de chaleur. La valeur apportée aux clients potentiels se traduit par une consommation d’électricité réduite et des coûts d’exploitation plus faibles sur la durée de vie du téléviseur. En outre, la sortie en tension constante fournie par le transformateur survolant pour téléviseur préserve la qualité de l’image quel que soit le temps de visionnage, évitant la dégradation de la luminosité qui résulterait d’une alimentation en tension de moindre qualité. Les multiples enroulements secondaires intégrés au transformateur survolant pour téléviseur contribuent chacun à différents aspects de la qualité d’image : ils fournissent une tension de focus assurant des détails d’image nets, une tension d’écran régulant les niveaux de luminosité et une tension d’accélération déterminant la vitesse du faisceau d’électrons. Ce système coordonné de distribution de tensions fonctionne de manière harmonieuse pour produire des images vives et nettes, conformément aux attentes des téléspectateurs en matière de qualité d’affichage télévisuel. Les clients tirent profit de cette approche intégrée grâce à une simplification du dépannage en cas de problème : les techniciens peuvent rapidement identifier si les défauts de qualité d’image proviennent du transformateur survolant pour téléviseur ou d’autres parties du circuit. La fiabilité de la génération de tension dans la conception du transformateur survolant pour téléviseur permet aux familles de profiter d’un divertissement constant, sans interruptions fréquentes de service ni remplacements de composants. Cette fiabilité s’avère particulièrement précieuse pour les passionnés de téléviseurs anciens, qui apprécient les caractéristiques naturelles et chaleureuses de l’image offertes par les écrans à tube cathodique (CRT), comparées aux alternatives modernes.

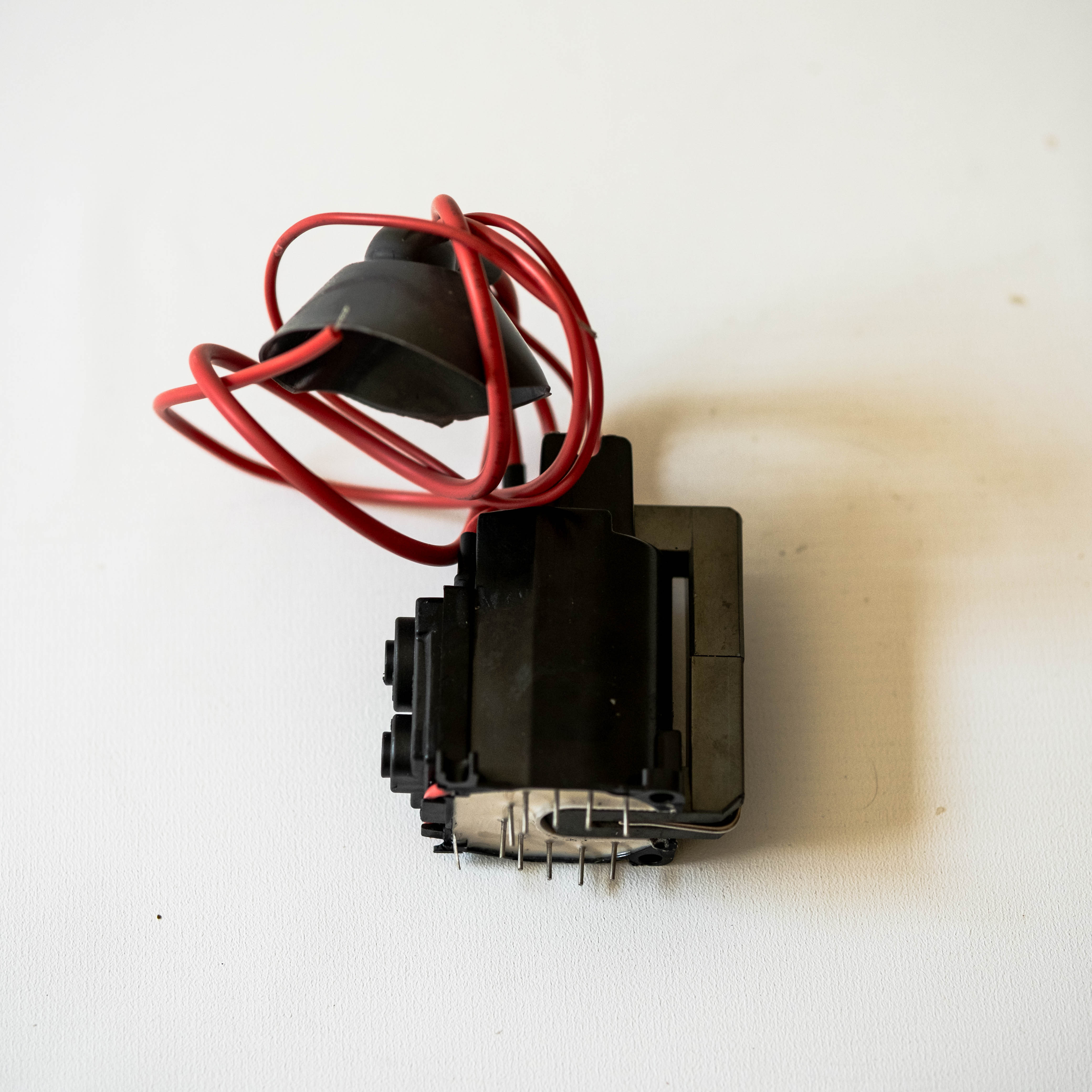

Le transformateur à retour pour téléviseur se distingue par sa capacité à fonctionner comme un centre d’alimentation électrique complet, générant simultanément plusieurs niveaux de tension à partir d’une seule source d’entrée et distribuant ces tensions aux divers sous-systèmes du téléviseur. Cette capacité multi-sorties constitue une réalisation technologique majeure qui simplifie la conception des téléviseurs tout en améliorant leur fiabilité et en réduisant la complexité de fabrication. Plutôt que d’intégrer des unités de transformateurs séparées pour chaque exigence de tension, le transformateur à retour pour téléviseur regroupe toutes ces fonctions au sein d’un composant intégré unique, délivrant des tensions allant de plusieurs centaines de volts à plusieurs dizaines de milliers de volts grâce à des enroulements secondaires positionnés de façon stratégique. Chaque enroulement est conçu avec précision pour produire le niveau de tension qui lui est attribué, avec une attention particulière portée aux exigences d’isolation afin d’éviter les claquages électriques entre des bobinages adjacents soumis à des potentiels très différents. L’importance pratique de cette approche intégrée devient évidente lorsqu’on envisage le scénario alternatif impliquant plusieurs transformateurs discrets, qui occuperaient nettement plus d’espace dans le châssis, introduiraient des points de connexion supplémentaires sujets à défaillance et augmenteraient sensiblement le coût global du système. Le transformateur à retour pour téléviseur résout élégamment ces défis grâce à son architecture sophistiquée d’enroulements, où l’enroulement primaire reçoit des impulsions provenant du transistor de sortie horizontale, tandis que plusieurs enroulements secondaires extraient différents niveaux de tension selon leurs rapports de transformation par rapport à l’enroulement primaire. Cette configuration permet au transformateur à retour pour téléviseur de fournir la tension de focalisation nécessaire à la mise en forme du faisceau d’électrons, la tension d’écran pour le réglage de la luminosité, la tension de chauffage pour la cathode, ainsi que diverses autres tensions requises par les circuits auxiliaires, le tout synchronisé sur la fréquence de balayage horizontal. Les clients tirent un avantage considérable de cette consolidation, car la réduction du nombre de composants se traduit par moins de points de défaillance potentiels et une fiabilité globale accrue. Lorsqu’une intervention de maintenance s’avère nécessaire, les techniciens apprécient la simplification du processus de diagnostic : la mesure des tensions aux bornes de sortie du transformateur à retour pour téléviseur permet rapidement de déterminer si l’alimentation fonctionne correctement ou nécessite une attention particulière. Le couplage électromagnétique inhérent au transformateur à retour pour téléviseur assure naturellement une isolation entre les circuits d’entrée et de sortie, renforçant la sécurité en empêchant toute connexion électrique directe entre les sections haute tension et les circuits de commande basse tension. Cette isolation protège les circuits intégrés sensibles et d’autres composants contre les transitoires haute tension susceptibles de provoquer des dommages catastrophiques. La nature synchronisée de toutes les tensions de sortie du transformateur à retour pour téléviseur garantit des relations temporelles adéquates entre les différents sous-systèmes du téléviseur, assurant la coordination précise indispensable à une génération stable de l’image et évitant les artefacts d’affichage liés à des problèmes de synchronisation.

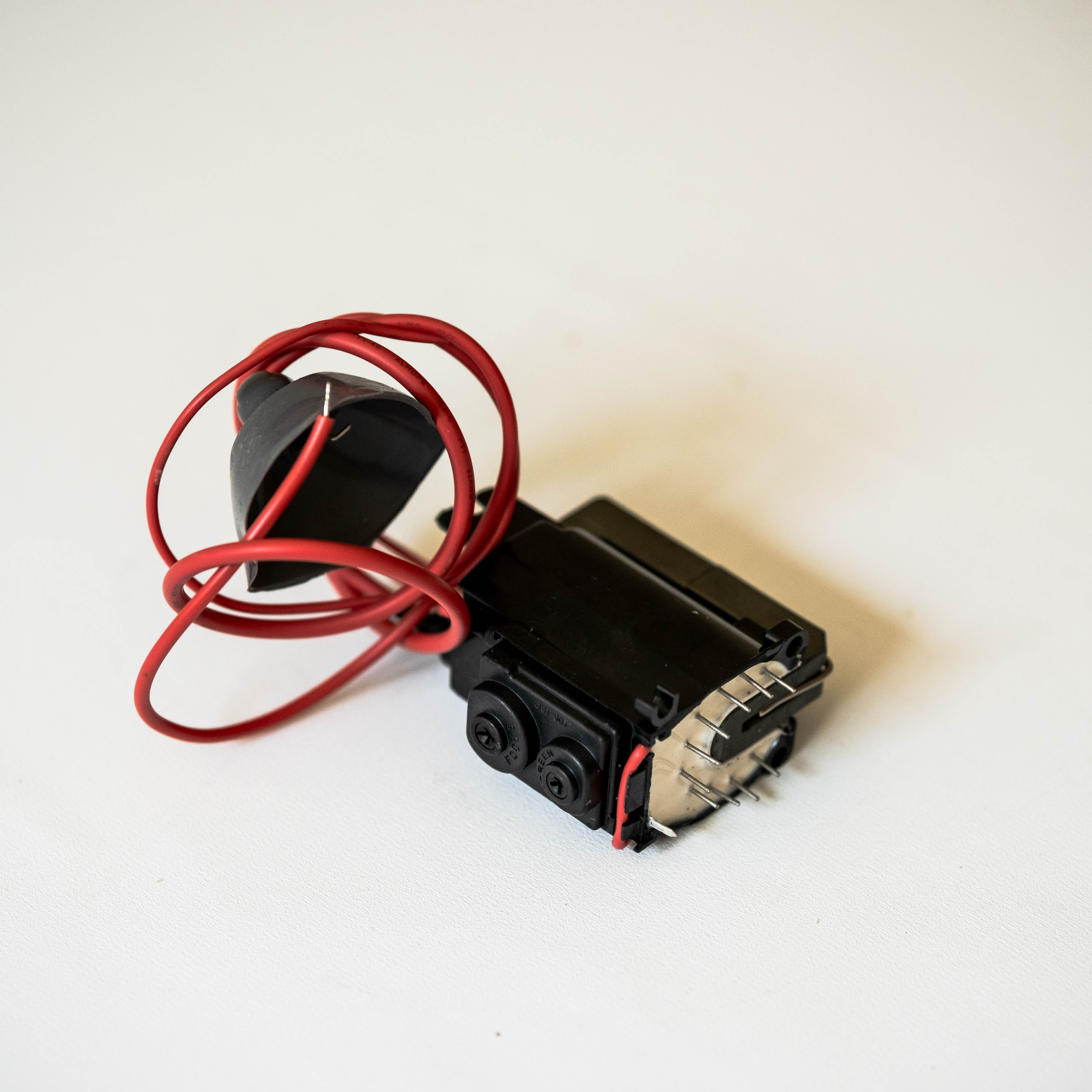

Le transformateur à retour pour téléviseur intègre des mécanismes de sécurité complets et des techniques de construction robustes qui garantissent un fonctionnement fiable à long terme, tout en protégeant à la fois l’équipement télévisuel et les utilisateurs contre les risques électriques potentiels liés aux systèmes haute tension. Les considérations de sécurité dominent le processus de conception du transformateur à retour pour téléviseur, car ce composant gère couramment des tensions capables de provoquer des blessures graves ou des dommages matériels si les précautions adéquates ne sont pas mises en œuvre. Les fabricants utilisent plusieurs couches de matériaux isolants spécialisés à l’intérieur de la structure du transformateur à retour pour téléviseur, créant ainsi des barrières empêchant la rupture diélectrique, même dans les conditions opérationnelles les plus défavorables, notamment les extrêmes de température, l’exposition à l’humidité et les contraintes électriques dues aux pics de tension transitoires. Les composés d’encapsulation (potting) employés pour sceller de nombreux modèles de transformateurs à retour pour téléviseur offrent une protection supplémentaire en comblant les espaces d’air où une décharge corona pourrait autrement se produire, tout en améliorant simultanément la stabilité mécanique et les performances de dissipation thermique. Ces caractéristiques de sécurité s’associent pour former un composant qui fonctionne de manière fiable au sein des téléviseurs utilisés quotidiennement dans les foyers du monde entier, résistant à la contrainte cumulative de milliers d’heures de fonctionnement sans dégradation. L’importance de cette fiabilité va bien au-delà d’un simple confort : une défaillance du transformateur à retour pour téléviseur pourrait entraîner la panne d’autres composants coûteux du téléviseur en raison d’irrégularités de tension, ou encore créer un risque d’incendie si les dispositifs de sécurité venaient à faire défaut. Les clients bénéficient d’une tranquillité d’esprit accrue, sachant que le transformateur à retour pour téléviseur intégré à leur appareil incorpore des éléments de conception spécifiquement destinés à prévenir de tels scénarios, notamment des fusibles thermiques qui coupent l’alimentation en cas de surchauffe excessive, ainsi que des résistances dépendantes de la tension qui limitent les surtensions transitoires avant qu’elles ne puissent causer des dommages. La construction physique du transformateur à retour pour téléviseur comporte généralement des dispositions de fixation renforcées, résistantes aux vibrations mécaniques et aux chocs accidentels, afin d’éviter tout déplacement interne des composants susceptible de compromettre l’intégrité de l’isolation. Les unités de transformateur à retour pour téléviseur de haute qualité subissent des essais rigoureux durant la fabrication, notamment des essais de tenue diélectrique (high-potential), qui vérifient l’adéquation de l’isolation en appliquant des tensions supérieures aux niveaux normaux de fonctionnement et en confirmant l’absence de rupture. Ce processus de garantie de la qualité assure que seuls les composants répondant à des normes de sécurité strictes parviennent aux consommateurs. Les avantages en termes de longévité dont bénéficient les clients grâce à des transformateurs à retour pour téléviseur correctement conçus se traduisent directement par une réduction des coûts globaux de possession, puisque les intervalles de remplacement, mesurés en décennies plutôt qu’en années, impliquent moins d’interventions techniques et des frais d’entretien moindres. Des bénéfices environnementaux découlent également de cette durabilité : des durées de vie plus longues des composants réduisent la génération de déchets électroniques et préservent les ressources qui seraient autrement consommées dans la fabrication d’unités de remplacement. La standardisation présente dans la conception des transformateurs à retour pour téléviseur, quelle que soit la gamme de modèles de téléviseurs, facilite la disponibilité des pièces détachées, y compris pour les téléviseurs anciens, permettant ainsi des réparations qui prolongent la durée de vie utile du produit plutôt que d’imposer une mise au rebut prématurée d’équipements encore pleinement fonctionnels.
