Leiðbeiningar fyrir tíðniflytjufyrir flyback: Aðlögun, ávinningur og notkun | Lausnir fyrir rafmagnsveitu

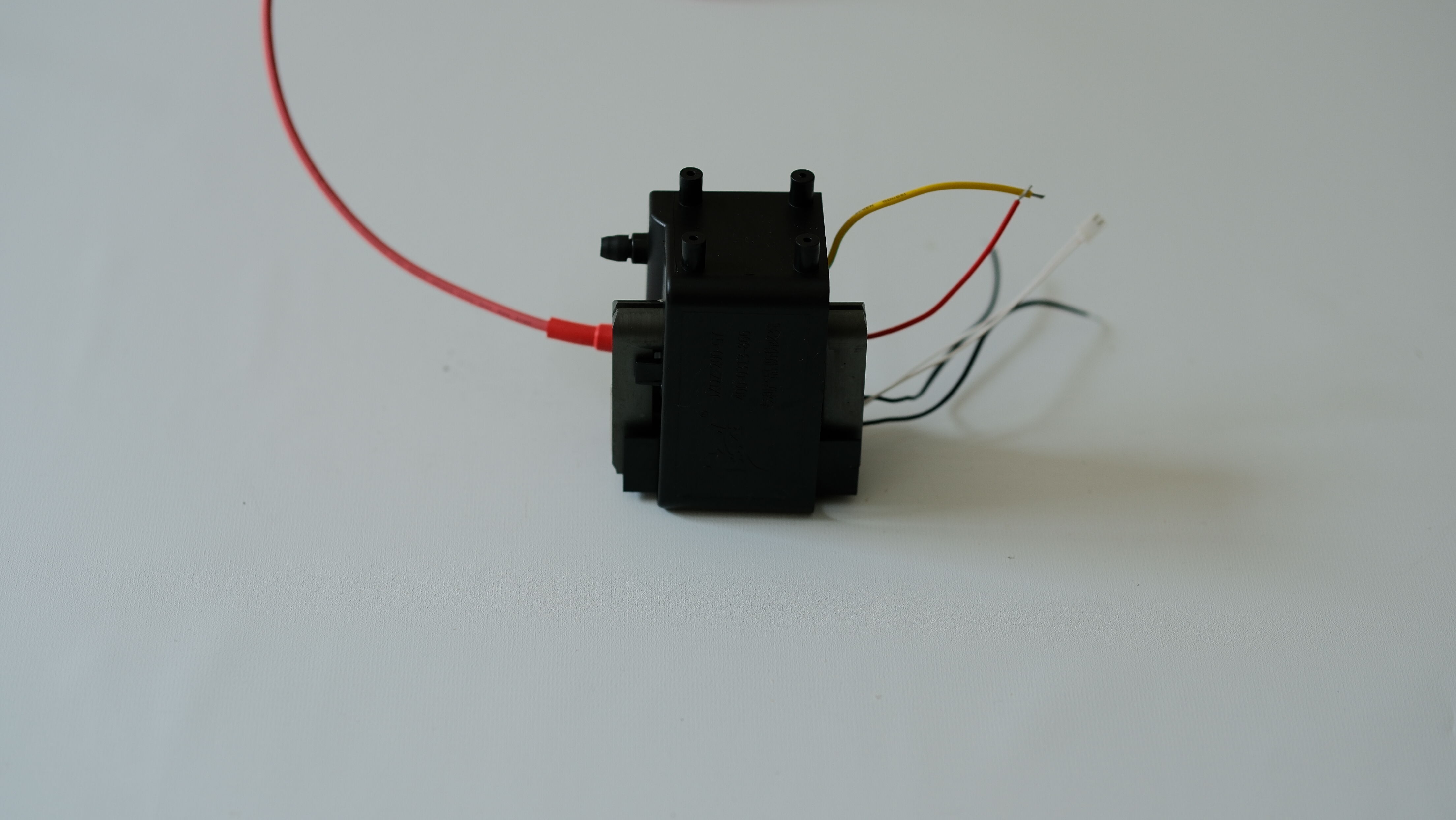

Tilvísunin á milli tíðninnar í flyback-þátthlýsari og líkamlega stærðar hlutanna er ein af mikilvægustu kosti fyrir þróun nútíma rafrænna vörur. Þegar verkfræðingar hækka reksturstíðnina í flyback-þátthlýsara breyta þeir grundvallarlega magninu á orku sem færð er yfir í hverjum skiptihring. Hærra tíðni þýðir fleiri skiptihringir á sekúndu, sem gerir það mögulegt að færa minni orkupakka í hverjum hring án þess að breyta heildarorkuframleiðslunni. Þessi regla gerir hægt að minnka stærðina á rafmagnshlutum mjög mikið, því karninn í þátthlýsaranum þarf að geyma minna orku í hverjum hring. Rúmmál karnsins sem þarf fellur um það bil andhverft við tíðnina, þ.e. að tvöfalda tíðnina í flyback-þátthlýsaranum getur mögulega helmingað stærð karnsins. Þessi minnkun stærðar nær ekki aðeins til þátthlýsarans sjálfs. Úttaksskaparar njóta líka kostnaðarins, því hærri tíðni gefur minni sveiflur í spennu, sem þýðir að minna kapastitans er nauðsynlegt til að uppfylla sama gæði úttaksspennunnar. Minni skaparar taka upp minna pláss á borðinu og eru ódýrari, sem margfaldar sparsamleikann á plássi. Inntaksskaparar njóta líka svipuðu kostnaðar, því hærri tíðni í flyback-þátthlýsaranum veldur minni straumsveiflum á inntakssíðunni. Áhrifin af þessum stærðarminnkunum á raunveruleikanum breyta vöruhæfismöguleikum. Framleiðendur neytenda-rafrænna vörur geta búið til þunnari tölvufarartæki sem passa auðveldar í töskur og taka upp minna pláss á skrifborði. Hönnuðir lyfja- og heilbrigðisvörur geta þróað færilegar tæki sem læknaviður geta borið með sér um sjúkrahúsin án þess að vera óþægileg. Verkfræðingar í iðnaðarstýringarkerfum geta sett inn meiri virkni innan takmarkaðs pönnupláss. Stærðarminnkunin gerir líka kleift að búa til nýja vöruform, sem voru áður ómöguleg, og opnar þannig nýja markaðsmöguleika. Auk þess að spara pláss minnkar samþrýmd hönnun notkun á efnum, sem lækkar framleiðslukostnað og áhrif á umhverfið. Minna kopar í vindunum, minni rafmagnskarnar og minni rúmmál skapara allt saman lækkar efna- og hlutaskrána. Sendingarkostnaður lækkar þegar vörurnar eru léttari og taka upp minna rúmmál, sem bætir logístíkueffektívnissi í heildarupplyrkjuna. Hitastjórnarkostnaður hærra tíðni í flyback-þátthlýsara er í samræmi við kostnaðinn við minnkun stærðar. Minni hlutir hafa venjulega betri hlutfall yfirborðsflatu við rúmmál, sem auðveldar hitafjarlægingu jafnvel í þunnum innhylslum. Þessi samspil milli minnkunar stærðar og hitastjórnar myndar góða hring, þar sem minni hönnun virkar í raun betur í hitastjórnun en stærri hönnun með lægri tíðni. Þó svo að þessir kostnaðir krefjist hæfileika, þá þarf að hugsa vel um hönnunina. Þegar tíðni flyback-þátthlýsara hækkar, hækka skiptitap í rafmagnshalldreglum og verða viðfangsefni elektromagnetskrar truflunar flóknari. Tiltækt framkvæmd krefst sérfræði í háttíðnis rafmagnshönnun, réttra hlutavalda og nákvæmra lagningartækna. Ef hins vegar er rétt framkvæmt, veitir samþrýmd hönnun sem byggir á vel valinni tíðni ósamhæfða gildi í forritum þar sem pláss er takmarkað.

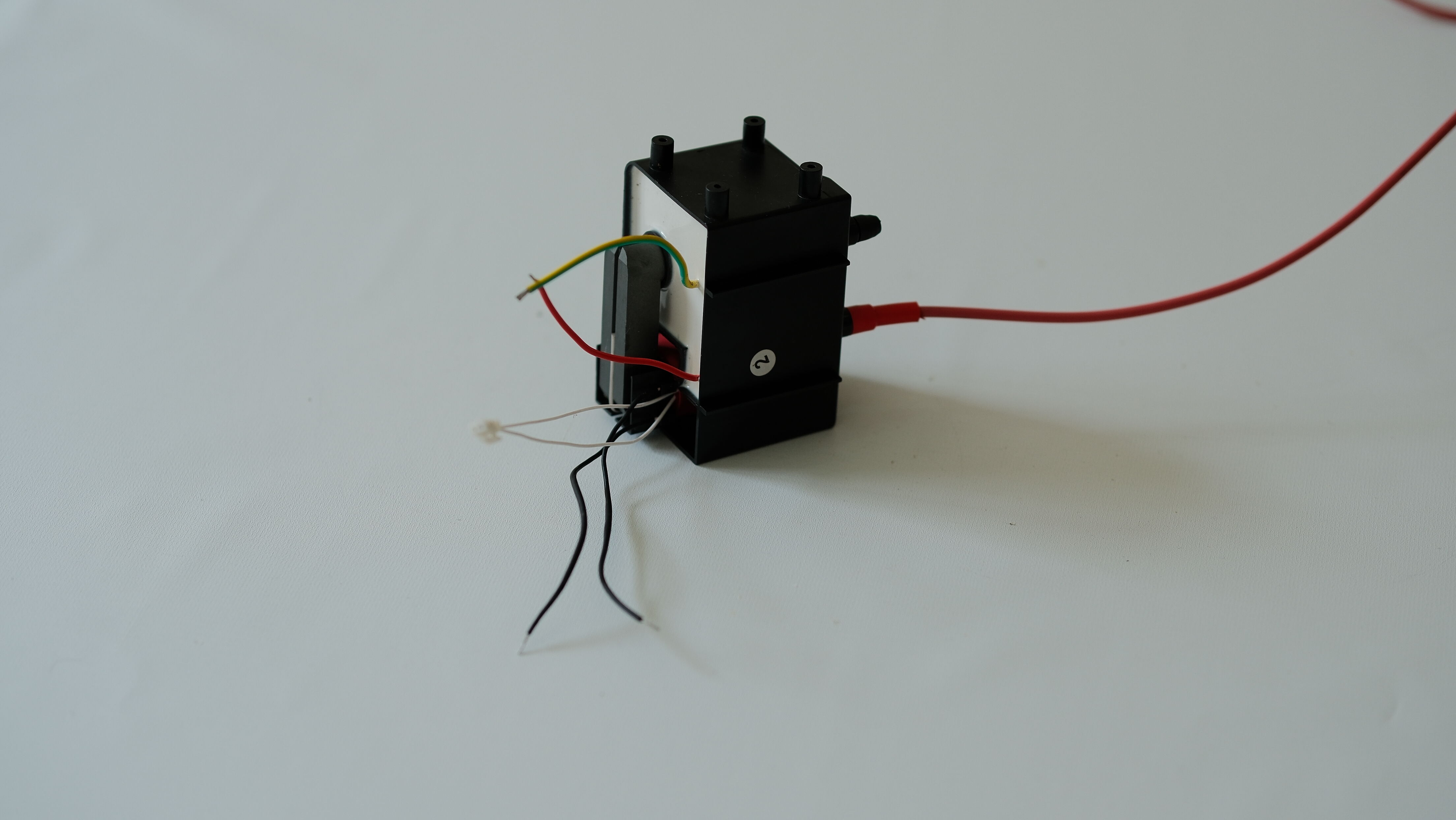

Starfsefnihæfni er mikilvægasta áhyggjuefni í hönnun nútíma rafmagnsveitna og val á tíðninni fyrir flyback-þátthluta leikur lykilhlutverk í að ná bestu mögulegu orkumyndun. Tíðnin sem flyback-þátthluti starfar við áhrifar margar tapamechanismar í rafmagnsveitnunni, sem myndar flókinn hátt til að stöðva og hefur mikil áhrif á almennt afstöðu. Að skilja þessa tengsl hjálpar þér að hámarka starfsefnihæfni og lágmarka ónotuða orku. Kjarnatöp í mágnetsþátthlutanum eru einn mikilvægur þáttur sem áhrifar starfsefnihæfni og er áhrifaríkur af starfstíðninni. Þessi töp samanstanda af hysteresis-töpum, sem aukast línulega með tíðninni, og af eddy current-töpum, sem aukast með ferningi tíðnarinnar. Þegar tíðnin fyrir flyback-þátthlutann eykst, eykst líka þessi kjarnatöp, sem getur leitt til lægra starfsefnihæfni. Hins vegar hjálpa nútíma mágnetsmaterjali, sem hafa verið sérstaklega hannað fyrir hærri tíðni, að leysa þennan áskorun. Ferrít-materjali með stilltum samsetningum lágmarka töp jafnvel við hærri tíðni og gerir mögulega árangur í hálfu starfsbreytileika. Framleiðendur bjóða nú upp á sérstök kjarnamaterjali sem henta ákveðnum tíðnibylgjum, sem gerir hönnuðum kleift að halda hárra starfsefnihæfni á meðan þeir nýta sig kompaktum hönnunum. Töp við skiptingu í rafmagnshalvleiðurum eru annar mikilvægur þáttur sem þarf að hugsa um. Hvert skipti þegar transistorn skiptir á eða frá leiðir til orkufyrirspurnar á milli tímabilsins þegar bæði spennan og rafstraumur eru til staðar samtímis. Hærri tíðni fyrir flyback-þátthlutann þýðir fleiri skipti á sekúndu, sem getur aukið heildartöp við skiptingu. Hins vegar hafa nútíma rafmagns-MOSFET- og IGBT-tæki verulega minni skiptitíma og lægri gáttarhleðslu, sem lágmarkar þessi töp jafnvel við hærri tíðni. Tæki úr silíkíumkarbíði og gallíumnítríði reynast enn betri í að ná hárra starfsefnihæfni og leyfa hærri tíðni með lægri töpum en nokkurn tíma var hægt með venjulegum silíkíumtækjunum. Starfsefnihæfnarárangurinn berst til framkvæmdar áskorana fyrir viðskiptavini. Hærri starfsefnihæfni þýðir minni rafmagnsnotkun í rekstri, sem lækkar rafmagnskostnað fyrir endanotendur. Þetta er sérstaklega mikilvægt fyrir tæki sem starfa áfram á allan tíma eða í stórum útfærslum. Gagnamiðstöðvar, fjarskiptamiðstöðvar og iðnaðarstöðvar með hundruðum eða þúsundum rafmagnsveitna upplifa mikla kostnaðaruppbyggingu með jafnvel litlum bætingum á starfsefnihæfni. Lægri orkunotkun lækkar líka græn kolefnisfótspor, sem hjálpar stofnunum að uppfylla markmið sín um sjálfbærni og reglugerðarkröfur. Hitagjöf lækkar í hlutfalli við betri starfsefnihæfni, sem einfaldar kröfur um hitastjórn. Vörur starfa köldar, þurfa minni hitasjaldra og geta í sumum tilvikum algjörlega útskýrt notkun á kæliþyrlum. Þessi lækkun á hitastressi lengir líftíma hlutanna og bætir áreiðanleika, sem lækkar viðhaldskostnað og ábyrgðarkostnað. Köldari rekstrarstöða gerir líka kleift að hönnuða meira aflþéttar vörur, þar sem meiri virkni er sett í takmarkaðan rúm án hitatakmarkana.

Áreiðanleiki er endanlega mælistika gæða rafmagnsveitu og val á tíðninni fyrir flyback-þátthlífur hefur djúpan áhrif á langtímaáreiðanleika reksturs. Tíðnin sem þátthlífurin virkar á áhrifar hitastress, hraða brotunarávistanna og almennt stöðugleika kerfisins á hátt sem beinlínis áhrifar líftíma vörurnar og ánægju viðskiptavina. Að skilja þessa tengsl við áreiðanleika hjálpar þér að hanna rafmagnsveitur sem virka samhæfðar yfir mörg ár af áskrifandi notkun. Hitastjórnun er mikilvægasta áreiðanleikaaðstæðan sem áhrifar tíðni flyback-þátthlífur. Hver vattur af aflinu sem tapast í umbreytingarferlinu verður hiti sem hlutirnir verða að losa. Val á tíðni áhrifar þar sem tap gerast og hversu mikill hiti safnast í ákveðna hluti. Hærri tíðni dreifir almennt tap jafnaðar yfir rásina, með minni leiðnistafræðilegum tapum í hálfleiðurum en meiri skiptitapum. Þessi dreifing kvarðar ofmikla hitupunkta sem hrökkva aldri hluta. Rafeindarhálfdrísar, sem eru oft á tíma takmarkandi hlutir í rafmagnsveitum, nýta sér mjög vel kælari rekstursumhverfi. Hver tíu gráðu lækkun í reksturshitastigi tvöfaldar um það bil líftíma hálfdrísanna. Með því að velja tíðni fyrir flyback-þátthlífur sem hámarkar almennt árangur og lágmarkar hitagjöf getur þú miklu lengri líftíma hálfdrísanna og bætt áreiðanleika rafmagnsveitu. Sumar hönnunir ná 100.000 klukkustunda reksturlíftíma með vandlegri hitastjórnun sem möguleg gerir rétt val á tíðni. Sjálfir magnethlutirnir sýna líka tíðnibundin áreiðanleikaeinkenni. Að vinna innan bestu tíðnisviðs fyrir ákveðið kjarnamaterial minnkar hitahækkun í þátthlífunni, minnkar spennustress á insúlátinu og lengir reksturlíftímann. Of há tíðni getur valdið ofhita kjarnans þrátt fyrir að minna kjarnamaterial sé notað, en of lágt tíðnisvið krefst stærri kjarna sem gætu verið við álag vegna mekanískrar meðhöndlunar og rifjunar. Rétt valin tíðni fyrir flyback-þátthlífur jafnar þessar aðstæður til að hámarka áreiðanleika þátthlífurinnar. Stjórnun á rafsegultrufunum tengist beint áreiðanleika með því að hún áhrifar stöðugleika kerfisins og samræmis við reglugerðir. Óviðeigandi val á tíðni getur valdið trufunarmynstur sem hindra viðkvæmar stjórnunarrásir eða brjóta við útflutningsstaðla. Þessi trufun getur valdið óreglulegum rekstri, óvartum rafmagnsloka eða jafnvel varanlegum skemmdum á stjórnunarefnum. Vandlegt val á tíðni fyrir flyback-þátthlífur, í samstarfi við rétta síuningar- og skjólanirsmetódur, tryggir hreinan rekstur sem viðheldur áreiðanleika yfir allan líftíma vörurnar. Tengsl milli tíðni og álags á hlutina fjóra sig einnig á rafmagnshálfleiður. Skiptihlutirnir reyna spennu- og rafstraumstress við hverja skiptingu og sameiningin af milljónum skiptinga yfir ár af rekstri getur valdið smátt og smátt brotun. Lágari tíðni minnkar heildarfjölda skiptinga yfir líftíma vörurnar og getur því mögulega bætt áreiðanleika hálfleiðanna. Hins vegar gætu lágari tíðni krafst hærri toppstrauma sem mynda önnur álagsmechanism. Besta tíðni flyback-þátthlífur jafnar skiptitíðni við straumstresstil að hámarka líftíma hálfleiðanna. Nútíma hönnunaraðferðir innihalda margar verndaraðferðir sem vinna samhæfðar við viðeigandi tíðnaval til að bæta áreiðanleika. Yfirspennuvernd, yfirstraumgræðsla og hituskiptikringlur nýta sér alla stöðugleika og fyrirsjáanleika sem rétt tíðnaval veitir. Þessar verndarkerfi virka áreiðanlegri þegar grunnrekstrartíðnin heldur sig innan vel skilgreindra viðmiða þar sem hegðun hluta er fullkomlega skilin. Framleiðslusamhæfni bætist einnig með fastsettum tíðnivalum fyrir flyback-þátthlífur. Hlutir sem hannaðir eru fyrir vinsæl tíðnisvið nýta sér fullorðin framleiðsluaðferðir, nálgunargildi sem eru nákvæmari og almennari gæðaprófun. Þessi fullorðin framleiðsla fer beint yfir í hærra áreiðanleika með minni breytileika hluta og færri framleiðsluskekkjum. Vörurnar þínar reyna færri villa í notkun, lágari ábyrgðarkostnaður og bættur heimildarnefnd fyrir áreiðanleika þegar þær eru byggðar með hlutum sem eru stilltir fyrir sannað tíðnisvið.
