Kompletter Leitfaden zu Arten von Flyback-Transformatoren: Merkmale, Vorteile und Anwendungen

Die elektrische Isolationsfähigkeit verschiedener Arten von Flyback-Transformatoren stellt eine ihrer wertvollsten Eigenschaften dar und bietet eine vollständige galvanische Trennung zwischen Primär- und Sekundärkreisen. Diese Isolationseigenschaft stellt sicher, dass gefährliche Spannungen von der Eingangsseite nicht zur Ausgangsseite gelangen können, wodurch sowohl Geräte als auch Benutzer vor elektrischen Gefahren geschützt sind. Moderne Arten von Flyback-Transformatoren erreichen Isolationsspannungen im Bereich von 3 kV bis 10 kV oder höher, abhängig von den spezifischen Anforderungen der Anwendung und der Einhaltung von Sicherheitsstandards. Die Isolationssperre verhindert Gleichtaktströme, die Rauschen und Störungen in empfindlichen elektronischen Schaltungen verursachen können, was besonders wichtig bei Audiogeräten, medizinischen Geräten und Präzisionsinstrumentierung ist. Zu den fortschrittlichen Isolationssystemen, die in verschiedenen Arten von Flyback-Transformatoren eingesetzt werden, gehören mehrere Schichten spezieller Materialien wie Polyimidband, Nomex-Papier und dreifach isolierter Draht, die robuste Barrieren gegen Spannungsdurchbruch bilden. Die in Flyback-Transformator-Designs integrierten Kriech- und Luftstrecken erfüllen internationale Sicherheitsstandards, einschließlich IEC-, UL- und VDE-Anforderungen, und gewährleisten so die Konformität mit Vorschriften auf globalen Märkten. Diese Sicherheitseigenschaft wird besonders wichtig bei batteriebetriebenen Geräten, bei denen die Ladeelektronik von der Geräteelektronik isoliert bleiben muss, um Schäden während des Ladevorgangs zu verhindern. Unterschiedliche Arten von Flyback-Transformatoren enthalten verstärkte Isolationssysteme, die doppelte oder dreifache Schutzstufen bieten, was für medizinische Geräte unerlässlich ist, bei denen die Sicherheit der Patienten nicht beeinträchtigt werden darf. Die Isolation ermöglicht zudem flexible Erdungskonzepte, wodurch Entwickler die Systemleistung optimieren können, indem sie geeignete Bezugspunkte für verschiedene Schaltungsbereiche wählen. Hochwertige Fertigungsverfahren stellen sicher, dass die Integrität der Isolation über die gesamte Betriebslebensdauer des Transformators stabil bleibt, selbst unter extremen Umweltbedingungen wie Temperaturwechseln, Feuchtigkeit und mechanischer Beanspruchung. Prüfverfahren für Flyback-Transformatoren umfassen Hochspannungs-Isolationstests, Teilentladungsmessungen und Langzeitüberwachung des Isolationswiderstands, um die Sicherheitsleistung zu verifizieren. Die Isolationsfähigkeit vereinfacht zudem das elektromagnetische Verträglichkeitsdesign, indem sie Gleichtaktströme unterbricht und die Kopplung von Gleichtaktstörungen zwischen Eingangs- und Ausgangskreisen reduziert, was zu einer saubereren Stromversorgung und geringeren elektromagnetischen Störemissionen führt.

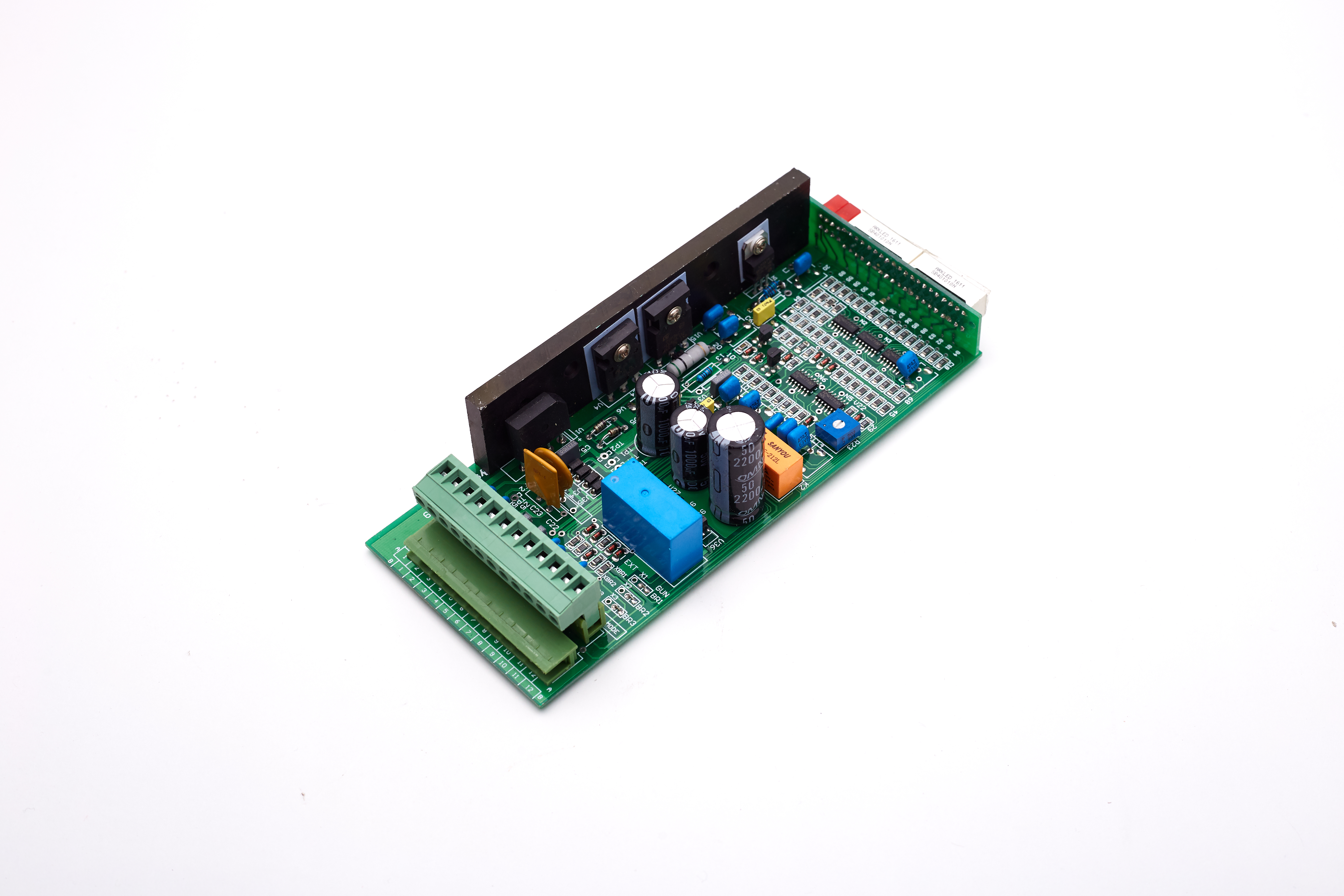

Der in verschiedenen Arten von Rückwärtstransformatoren integrierte Energiespeichermechanismus bietet einzigartige Vorteile, die sie von herkömmlichen Transformatordesigns unterscheiden. Im Gegensatz zu Standardtransformatoren, die Energie kontinuierlich übertragen, speichern Rückwärtstransformatoren während der primären Leitungsphase Energie in ihrem magnetischen Kern und geben diese gespeicherte Energie an die Sekundärseite ab, sobald der primäre Schalter öffnet. Diese Fähigkeit zur Energiespeicherung ermöglicht es verschiedenen Arten von Rückwärtstransformatoren, effektiv mit diskontinuierlichem Eingangsstrom zu arbeiten, wodurch sie ideal für Anwendungen sind, bei denen die Eingangsleistung unterbrochen oder variabel sein kann. Die in modernen Rückwärtstransformatoren verwendeten Kernmaterialien, typischerweise Ferritverbindungen mit hoher Permeabilität, können erhebliche Energiemengen speichern, während gleichzeitig geringe Kernverluste und minimale Sättigungseffekte aufrechterhalten werden. Verschiedene Arten von Rückwärtstransformatoren optimieren die Energiespeicherkapazität durch sorgfältige Auswahl der Kerngeometrie, der Luftspaltpositionierung und der Wicklungskonfiguration, um die Leistungsdichte zu maximieren und die physikalische Größe zu minimieren. Der Wirkungsgrad der Energieübertragung dieser Transformatoren profitiert von fortschrittlichen Kernmaterialien mit geringen Hystereseverlusten und minimaler Wirbelstrombildung, was zu einer Verbesserung der Gesamtsystemeffizienz beiträgt. Eine sachgemäße Konstruktion verschiedener Arten von Rückwärtstransformatoren stellt sicher, dass die gespeicherte Energie während jedes Schaltzyklus vollständig zur Ausgangsseite übertragen wird, wodurch eine Energieakkumulation verhindert wird, die zu Sättigung und Leistungseinbußen führen könnte. Der diskontinuierliche Leitungsmodus, der mit Rückwärtstransformatoren möglich ist, bietet eine natürliche Strombegrenzung und schützt sowohl den Transformator als auch die angeschlossenen Schaltkreise vor Überstrombedingungen, ohne zusätzliche Schutzvorrichtungen zu benötigen. Die Eigenschaften der Energiespeicherung ermöglichen es diesen Transformatoren zudem, große Eingangsspannungsbereiche effektiv zu verarbeiten, indem der Prozess der Energiespeicherung und -übertragung automatisch angepasst wird, um eine konstante Ausgangsleistung sicherzustellen. Der impulsweise Energieübertragungsmechanismus ermöglicht eine präzise Steuerung von Ausgangsspannung und -strom über die zeitliche Steuerung des primären Schalters, wodurch ausgefeilte Regelungsverfahren ohne komplexe Rückkopplungsschaltungen realisiert werden können. Bestimmte Arten von Rückwärtstransformatoren können unter bestimmten Betriebsarten Null-Spannungs-Schaltbedingungen erreichen, was die Effizienz weiter verbessert, da dadurch die Schaltverluste in den primären Steuerschaltungen reduziert werden. Die Fähigkeit zur Energiespeicherung bietet außerdem inhärente Vorteile bei der Blindleistungs-Korrektur (Power Factor Correction) in bestimmten Anwendungen, verringert die harmonische Verzerrung der Wechselstrom-Eingangsstromwellenform und verbessert so die Gesamtqualität der elektrischen Energie.

Die Mehrfach-Ausgangsfähigkeit verschiedener Arten von Flyback-Transformatoren bietet eine außergewöhnliche Konstruktionsflexibilität, die die Stromversorgungsarchitekturen in komplexen elektronischen Systemen erheblich vereinfacht. Ein einzelner Flyback-Transformator kann gleichzeitig mehrere Ausgangsspannungen mit unterschiedlichen Polaritäten und Amplituden erzeugen, wodurch die Notwendigkeit separater Transformatorbaugruppen entfällt und die Gesamtanzahl der Bauteile, Kosten sowie Platzanforderungen auf der Leiterplatte reduziert werden. Verschiedene Arten von Flyback-Transformatoren erreichen diese Mehrfach-Ausgangsfunktion durch sorgfältig konzipierte Sekundärwicklungskonfigurationen, die je nach spezifischen Spannungs- und Stromanforderungen zentrale Abgriffe, mehrere isolierte Wicklungen oder seriengeschaltete Anordnungen umfassen können. Die Querregulierung zwischen den Ausgängen bleibt bei sachgemäß ausgelegten Flyback-Transformatoren hervorragend, sodass Laständerungen an einem Ausgang die Spannungsstabilität anderer Ausgänge nur minimal beeinträchtigen und die Systemleistung unter wechselnden Betriebsbedingungen gewahrt bleibt. Unterschiedliche Typen von Flyback-Transformatoren können sowohl positive als auch negative Ausgangsspannungen aus derselben Kernstruktur bereitstellen, was für analoge Schaltungen, Operationsverstärker und bipolare Versorgungssysteme erforderlich ist, wie sie in Audio- und Messtechnikanwendungen verbreitet sind. Die Flexibilität erstreckt sich auf die Ausgangsstromklassifizierungen, wobei verschiedene Sekundärwicklungen innerhalb derselben Transformatorbaugruppe für stromstarke, niederohmige Ausgänge ebenso optimiert werden können wie für stromschwache, hochspannende Ausgänge. Die Konstruktionsvielfalt verschiedener Arten von Flyback-Transformatoren ermöglicht sowohl geregelte als auch ungeregelte Ausgänge, wodurch Entwickler geeignete Regulierungsverfahren für jeden Ausgang entsprechend Leistungsanforderungen und Kostengesichtspunkten wählen können. Die magnetische Kopplung zwischen den Wicklungen in Flyback-Transformatoren kann für bestimmte Anwendungen optimiert werden – mit enger Kopplung für bessere Regelung oder lockerer Kopplung zur verbesserten Isolation zwischen den Ausgängen, wenn erforderlich. Die Fertigungsflexibilität erlaubt es, dass verschiedene Arten von Flyback-Transformatoren individuelle Anschlusskonfigurationen, Befestigungsarten und Gehäuseformen integrieren, die spezifischen Leiterplattenlayouts und mechanischen Beschränkungen in unterschiedlichen Anwendungen entsprechen. Die Möglichkeit, Hilfswicklungen für Rückkopplung, Vorspannversorgungen oder Gate-Treiberschaltungen einzubauen, erhöht die Vielseitigkeit der Flyback-Transformator-Konstruktion weiter, indem mehrere Funktionen in einer einzigen magnetischen Komponente zusammengeführt werden. Temperaturverhalten kann über verschiedene Ausgänge hinweg durch gezielte Drahtdimensionierung und thermisches Design optimiert werden, wodurch sichergestellt wird, dass kritische Ausgänge stabil bleiben, selbst wenn weniger kritische Ausgänge höheren Temperaturen ausgesetzt sind. Qualitätskontrollverfahren für mehrfach ausgeführte Flyback-Transformatoren umfassen das Prüfen einzelner Ausgänge, die Messung der Querregulierung sowie Validierung durch Temperaturwechseltests, um eine zuverlässige Leistung über alle Ausgangskanäle während der gesamten Nutzungsdauer sicherzustellen.
